rexroth直动式比例方向阀4wra ...xe
不带电气位置反馈的直动式比例方向阀4wra ...xe二位四通和三位四通型号；耐海水；弹簧定中的控制滑板；用于底板安装；油口安装面符合 iso 4401-03-02-0-05（但不带定位孔）；带湿式插脚的直流线圈；电磁线圈可旋转 90°；电气连接作为带电缆束线圈的单个连接。组件系列 2x；zio大工作压力 315 bar；zui大流量 22 l/min；应用领域符合防爆指令 2014/34/eu：ii 2g；阀线圈防护类型：ex eb mb iic t4 gb 符合 en 60079-7/en 60079-18。rexroth主做产品：比例压力控制阀；比例流量控制阀；高频响方向阀；方向伺服阀；插装阀；高频响比例伺服阀附件；油路块和阀板；电子元件；系统；液压站；传感器和信号发送器；蓄能器；过滤器；油处理；冷却和加热元件；工具和配置器。
两位四通及三位四通比例方向阀在阀板设计中设计用作直动式阀门。借助潜在爆炸区域的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：

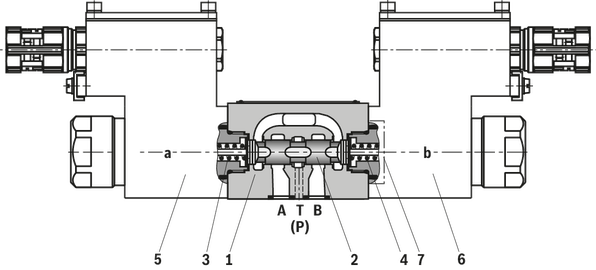

rexroth直动式比例方向阀4wra ...xe阀门的基本构成包括：
带连接面的壳体 (1) ‐
带有压缩弹簧（3 和 4）的控制阀芯 (2) ‐
带对中螺纹的线圈（5 和 6） ‐
功能说明：
线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置 ‐
通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2) ‐
控制阀芯 (2) 与电气输入信号成比例地向左移动 •
这样将通过具有渐进流体特性的节流横截面，进行从 p → a 及从 b → t 的连接 •
线圈 (6) 灭磁 ‐
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置 •
注意：
使用三位四通型号阀门，一次仅能启动一个线圈。

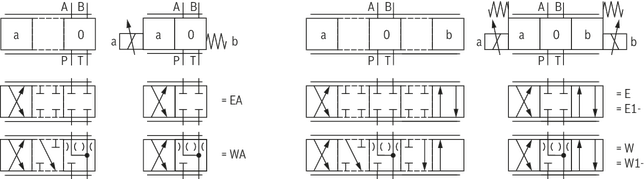

型号 4wra 6 ...xe

带 2 个阀芯位置的阀门（型号 4wra 6 .a...xej...）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(5)。它装有保护塞 (7) 来代替第二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

类型代码
