rexroth二位四通比例方向阀4wre型
带电气位置反馈，不带集成电子元件 (obe) 的直动式二位四通和三位四通比例方向阀4wre；组件系列 2x；zui大工作压力 315 bar；zui大流量 80 l/min。带电气位置反馈和外部电子元件的直动式比例方向阀；调整体积流量的方向和大小；通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作；用于底板安装：孔图按 iso 4401；弹簧定中的控制滑板。

rexroth二位四通比例方向阀4wre型产品说明

型号 4wre...-2x/...

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。

设置：

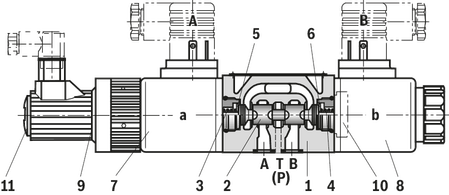

阀门的基本构成包括：

带连接面的壳体 (1)

‐

带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)

‐

带对中螺纹的线圈（7 和 8）

‐

位置传感器 (9)

‐

功能：

线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置

‐

可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)

‐

控制阀芯 (2) 与电气输入信号成比例地向左移动

•

通过具有渐进流量特性的节流横截面，

•

进行从 p 到 a 及从 b 到 t 的连接

•

关闭线圈 (8)

‐

控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

•

在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“v”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

重要注意事项：

pg 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！

带两个阀芯位置的阀门：（型号 4wre…a...）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
